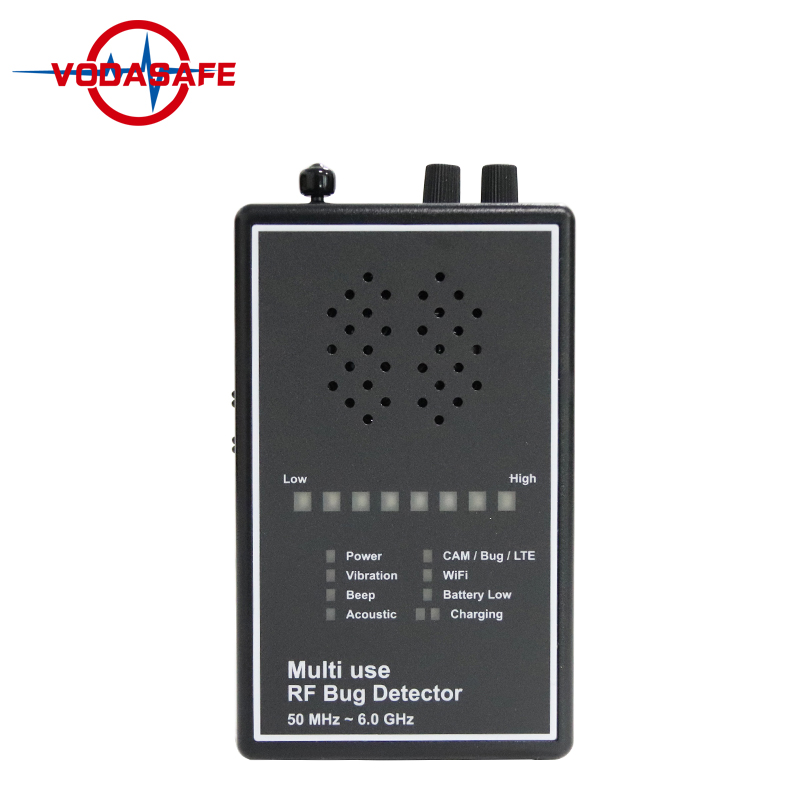

Sz Vodasafe VS-L7W Mehrzweck-RF-Bug-Detektor mit akustischer Anzeige und Linse-Finder

Technische Spezifikationen

• Erkennungsbereich: 50 MHz ~ 6,0 GHz
• Abmessungen: L 11,6 x B 7 x D 3,3 cm (ohne Antenne)
• Gewicht: Ca. 170 g (ohne Akku)
• Stromversorgung:
  1. 5V DC-Schaltnetzteil
  2. 4 x AAA / UM-4 wiederaufladbare oder trockene Batterien
• Warnmodi:
  1. LED-Anzeige
  2. Pieptonalarm (Standard)
  3. Akustische Anzeige
  4. Vibration
  5. Geräuschlose Erkennung per Kopfhörer
• Empfindlichkeitsregler: Passt den Erkennungsabstand an und eliminiert Umgebungsstörungen
• Erkennungsbereich nach Signaltyp:
  • Drahtloser Bug (2mW): Bis zu 7,62 m (Piepton) / Bis zu 4,57 m (akustisch)
  • 10mW 2,4GHz-Drahtkamera: Bis zu 4,57 m
  • 10mW 5,8GHz-Drahtkamera: Bis zu 1,22 m
  • GSM-Mobiltelefon: Bis zu 15,24 m
  • Smartphone: Bis zu 3,96 m
  • 3G 2100-Mobilfunknetz: Bis zu 7,62 m

Funktionen

Signalerkennungsmodi

• CAM/Bug/LTE-Modus: Erkennt analoge und Spreizspektrumsignale von drahtlosen Kameras, Bugs, Signalstörern und 2G/3G/4G-Mobiltelefonen.
• WiFi-Modus: Identifiziert digitale Signale von WiFi-Netzwerken, IP-Kameras und drahtlosen Digitalkameras.
• 3G 2100-Erkennung: Spezieller Modus für 3G 2100-Mobilfunknetzsignale, aktivierbar durch Drücken der oberen linken Taste.

Warnsysteme

• 8-LED-Signalstärkeanzeige: Leuchtet von Grün über Gelb zu Rot und zeigt die Signalstärke an (mehr LEDs bedeuten stärkeres Signal).
• Einstellbare Warnmodi: Durch Drücken beider vorderen linken Tasten kann zwischen Piepton (Standard), Vibration und Akustik (zur Identifizierung von Tonsignalen) gewechselt werden.

Lens-Finder-Funktion

• Verbinden Sie den Lens Finder mit dem Gerät, um nach versteckten Kameralinsen zu scannen.
• Ultrahhelle Lampen und Sucher helfen, Linsen auch dann zu identifizieren, wenn die Kamera ausgeschaltet ist.

Empfindlichkeits- und Lautstärkeregelung

• Empfindlichkeitsregler: Passt den Erkennungsabstand an und reduziert Umgebungsstörungen.
• Lautstärkeregelung: Steuert die Lautstärke von Piepton und Tonsignal.

Bedienungsanleitung

Einschalten und Selbsttest

1. Schieben Sie den Ein-/Ausschalter (Mitte der rechten Seite) nach "1", um das Gerät einzuschalten.
2. Das Gerät führt einen Selbsttest durch: Alle LEDs leuchten auf, dann gehen die 8 Signalleuchten nacheinander aus, bis nur noch die Power-LED und Piepton-LED leuchten.

Schritte zur Signalerkennung

1. Strecken Sie die Antenne aus und stellen Sie den bevorzugten Warnmodus ein (Piepton, Vibration oder Akustik).
2. Wenn die 8 LEDs aufleuchten und der Alarm klingt/vibriert, drehen Sie den Empfindlichkeitsregler nach "-", bis keine LEDs mehr leuchten (reduziert Fehlalarme).
3. Scannen Sie den Bereich; stärkere Signale lassen mehr LEDs aufleuchten, und der Alarm aktiviert sich entsprechend.

Lokalisierung von Signaquellen

1. Nutzen Sie den Piepton-Modus für genaue Lokalisierung.
2. Halten Sie das Gerät mit der Vorderseite (LED/Lautsprecherseite) zu sich und der Antenne aufrecht.
3. Scannen Sie in einem Halbkreis und bewegen Sie sich in die Richtung mit dem stärksten Signal (meiste LEDs leuchten).
4. Stellen Sie die Empfindlichkeit so ein, dass 3-4 LEDs leuchten, wiederholen Sie das Scannen und Bewegen, bis die Quelle gefunden ist.

Funktion der akustischen Anzeige

• Nutzen Sie sie zur Identifizierung von Tonsignalen (z. B. Bugs). Hinweis:
  • Umgebungsgeräusche können stören; passen Sie Lautstärke und Empfindlichkeit für optimale Leistung an.
  • Nicht geeignet zur Lokalisierung von Signaquellen – nutzen Sie hierfür den Piepton-Modus.

Bedienung des Lens Finders

1. Stecken Sie die Stecker des Lens Finders in die Buchsen an der Unterseite, stellen Sie sicher, dass die 8 ultrahellen Lampen nach vorne zeigen.
2. Drücken Sie den Ein-/Ausschalter des Lens Finders, um die blinkenden Lampen zu aktivieren.
3. Richten Sie den Lichtstrahl auf verdächtige Bereiche und scannen Sie langsam, suchen Sie über den Sucher nach Linsenreflexionen.

Energie- und Akkumanagement

• Niedrigbatterie-Anzeige: Die rote LED leuchtet auf, wenn die Batterien ersetzt/aufgeladen werden müssen.
• Aufladen:
  • Schließen Sie das Schaltnetzteil an (für wiederaufladbare Batterien).
  • Rote LED: Schnellladung (0-70%); Grüne LED: Langsame Ladung (70-100%).
• Powerbank-Unterstützung: Verbinden Sie das Gerät über den Mini-USB-Anschluss (unten rechts) für längere Nutzung (entfernen Sie zuerst die trockenen Batterien).

Vorsichtshinweise

• Nutzen Sie keine trockenen Batterien mit einem Ladegerät/Powerbank.
• Entfernen Sie die Batterien bei längerer Nichtnutzung, um Auslaufen zu verhindern.

Paketinhalte

• Mehrzweck-RF-Bug-Detektor (VS-L7W)
• Schaltnetzteil x 1
• Kopfhörer x 1
• Wiederaufladbare Batterien x 4 (optional)
• USB-Mini-USB-Kabel x 1
• Lens Finder x 1

Warnungen und Hinweise

• Hilfswerkzeug: Nutzen Sie es als Ergänzung, nicht als Ersatz für umfassende Sicherheitsmaßnahmen.
• Leistungsbegrenzungen: Die RF-Erkennung kann durch Umgebungsfaktoren beeinflusst werden.
• Haftung: Der Hersteller (Sz Vodasafe) haftet nicht für Schäden durch Fehlgebrauch oder Funktionsstörung.
• Garantieverlust: Nicht genehmigte Reparatur oder Demontage führt zum Garantieverlust.
• Urheberrecht: © 2025 Sz Vodasafe. Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

Für detaillierte Unterstützung oder Garantieansprüche wenden Sie sich an den Kundenservice von Sz Vodasafe.
